Quint56

Multi DSP-Karte für ISA/EISA-Bussysteme mit 100/200 MIPS

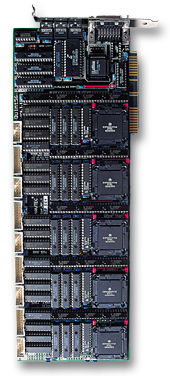

Das Quint56 Multi-DSP-Kartensystem besteht aus einer Karte von fünf identischen Prozessormodulen. Diese bestehen wiederum aus DSP 56002 Prozessoren mit lokalem Speicher. Über einen globalen Programmspeicher können die Prozessoren direkt kommunizieren, wobei die Modulreihenfolge die Buspriorität festlegt. Nach außen kann jedes Modul über seinen eigenen NeXT-Port oder über den Host-Port kommunizieren.

Die fünf DSP-Module sind Software-kompatibel zu den den DSPC56-X/X Karten (beispielsweise der DSPC56-2/4 DSP-Karte) des Ideal56 Systems. Eine Portierung von Anwendungen auf die Quint56 Karte ist durch die gegebene Kompatibilität und die automatischen Lade- und Arbitrierungsfunktionen problemlos möglich.

Merkmale

• Fünf Motorola DSP56002 mit 40 MHz
• Lokales SRAM (3 * 32 kWorte) für jeden DSP, ohne Wait States
• Globales SRAM (3 * 32 kWorte) für Kommunikation, ohne Wait States
• Arbitrierungslogik für die globalen Speicherzugriffe und Kommunikation zwischen den DSPs regelt den Zugriff automatisch
• Kommunikationssoftware als Makrobibliothek in Source-Code

Schnittstellen

• Host-Schnittstelle von jedem DSP am ISA/EISA-Bus Ihres PC/AT Computers
• Serielle, synchrone und asynchrone, NeXT-Port kompatible (15poliger D-Sub) Schnittstelle für schnelle I/O-Erweiterungen
• Digitale Audioschnittstelle (AES/EBU) direkt am DSP
